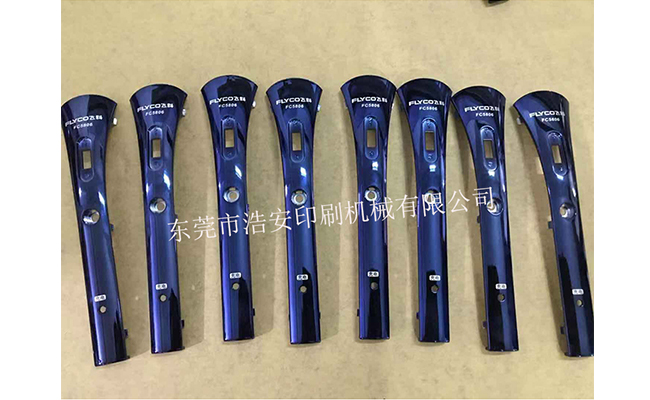

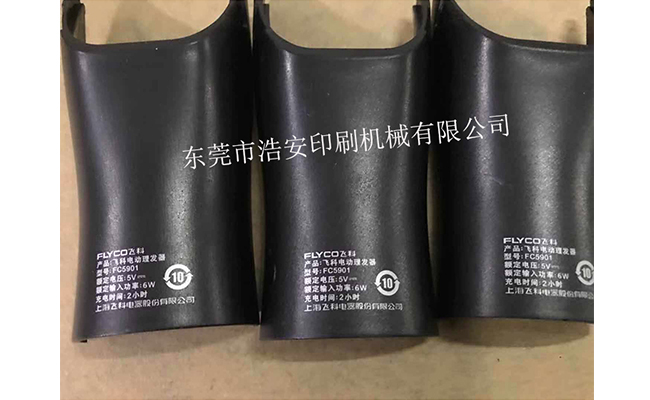

案例名称：飞科剃须刀双头自动移印机
更新时间：2022.03.26
出品单位：

更多产品图片：

详细介绍：

产品图片

HA-160S4-2二台自动下料移印机

产品介绍

一、简介

该移印机采用先进的PLC控制，人机界面数字化操作。二台移印机同时印刷，二个不同地方一次性完成，转盘采用台湾凸轮分割器精密驱动，重复精度高，定位精准，速度快，稳定性好。此机提供多种功能设定，达到作业数据化、标准化、人性化之完善要求。创新的结构设计，运行快速，稳定滑顺，人工上料，机械手自动下料，提供产量，保证印刷质量。

印刷流程：人工把产品放到夹具上，每次放2个产品，分割器转盘驱动，自动静电除尘，第1台移印机自动印刷（印刷中有自动清洗胶头系统），分割器转盘驱动，第2台移印机自动印刷（印刷中有自动清洗胶头系统）机械手把产品自动取到输送带上表干（客户现有输送带线），完成印刷循环工作。二台机器可以选择使用。

二、主要参数

NO	项目	参数
1	印刷面积	130mmx150mm
2	钢片尺寸	150mm*250mm
3	夹具	（3套）6MM 2个定位销孔
4	印刷精度	±0.03mm（根据产品精度定）
5	工件高度	0~60mm
6	油杯	135MM/90MM
7	转盘直径	Ø650mm
8	转盘驱动凸轮分割器	台湾
9	胶头升降驱动	气缸（台湾）
10	胶头前后驱动	气缸（台湾）
11	机械手上下驱动	气缸
12	机械手左右滑动	导轨与步进电机
13	刮刀气缸	台湾
14	感应器	台湾
15	工作气压Mpa	0.4~0.6Mpa
16	工作周期	4-5S左右
17	产能	约1200-1800PCS/小时
18	机器重量大约	650Kg
19	电源	220V 50/60Hz 2.5KW

三、结构说明

1、主要性能

1)垂直升降设计，采用精密导柱导向快速稳静升降，保养简便，耐长时操作。

2)创新结构，强固质轻，节省能源。

3)上下与前后印刷采用台湾气动。机械手用步进电机，运行快速，定位精准。

4)换版/定位简易快速。

5)触摸屏操作，提供多种功能设定，达到作业数据化、标准化、人性化之完善要求。

6)设有急停开关、安全复归

3、结构配置

结构部分	项目	配件名称	配置说明
基本结构	骨架	Q235A+优质方通	机架及零件
	封板	优质冷扎板	四周封板
	其它零部件	铸铝及合金铝
升降	上下驱动	台湾气缸	台湾
前后系统	驱动	台湾气缸	台湾
前后系统	导柱	合资	合资
刮刀系统	刮刀驱动	气缸	台湾
刮刀系统
机械手系统	上下驱动	台湾气缸	合资
机械手系统	左右驱动	步进电机	合资
控制系统	控制电路	PLC，触摸屏	日本三菱
控制系统	变频器		日本三菱
