案例名称：单色自动丝印机
更新时间：2022.03.24
出品单位：

更多产品图片：

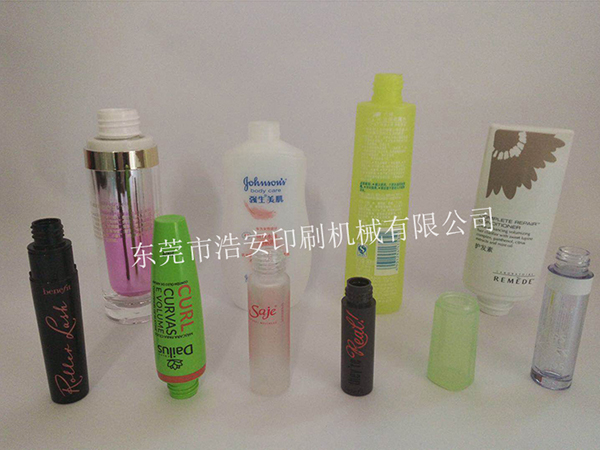

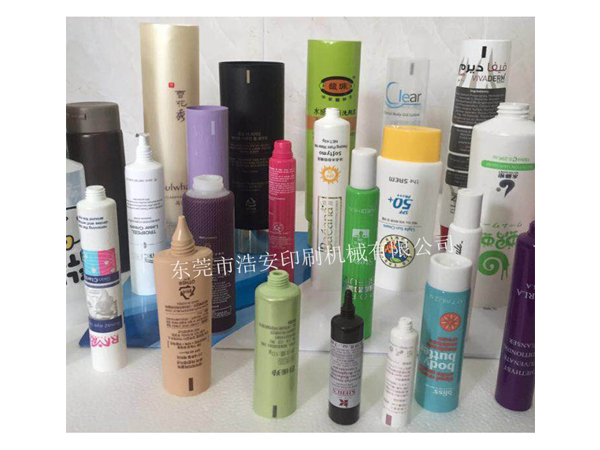

产品图片

一. 产品描述：

  本机器能满足圆柱形、与其他异形容器的圆弧面印刷需求，对软管、塑胶、玻璃、金属等材质的容器均有兼容性。本机通过可编程控制器（PLC）与高性能的触摸屏（Touch Screen）实现对整机工作的智能性操控。以先进的进口马达、变速装置及机械传动组成全新高速的传动系统，实现无极变速、同步传送、自动对位、无瓶不印等控制功能。

二.主要功能：

1. 可供斜台上料模式

2. 自动上料

3. 火焰表面处理系统

4. 电眼光标+伺服电机套色

4. 无级变速控制系统（变频器控制）

5. 自动预先对位系统

6. 无瓶不印刷系统（采用高性光电传感器， 透明瓶和黑色瓶都能可靠识别）

7. 紫外线固化系统

三.客户另选配（双色套色）：

1.电眼光标+伺服电机套色

2.上料器

3. 网版左右伺服



四.主要配置：

1. 机器主电机:SITI（意大利）/减速机(台湾工字)

2. 可编程控制器(PLC)：松下

3. 触摸屏：欧姆龙

4. 光电开关：KEYENCE（日本基恩士）/SICK(德国)

5. 按钮开关：IDEC(日本和泉)

6.  接触器：SCHNEIDER（施耐德）/Fujifilm（日本富士）

7. 继电器：OMRON（日本欧姆龙）

8. 变频器：OMRON（日本欧姆龙）

9 . 紫外线固化系统：HONOVIA（美国汉诺威）

10.气动元件：SMC（日本）



五.技术参数：

1. 圆形印刷直径：ф20mm~ф60mm

2. 圆形印刷高度：20mm~230mm

3. 最快印刷速度：印刷最快速度40-55Pcs/分钟左右，以实际产品为主

4. 双色套色精度：±0.5mm

4. 电力要求：/AC380V 3Phase 50Hz /60Hz

5. 额定功率： 主机4.6KW

6. 气压要求：5～8bar

7. 机器尺寸：3500(L)*1700(W)*1900(H)mm

8. 机械重量：约1500kg
