案例名称：767-2全自动丝印机+自动理料器
更新时间：2021.09.13
出品单位：

更多产品图片：

详细介绍：

上料系统

火焰

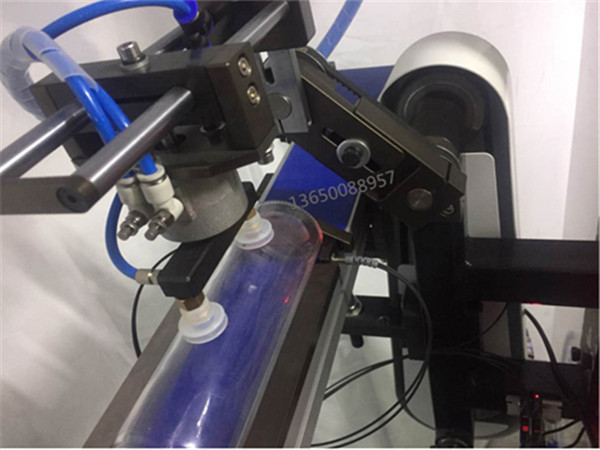

印刷系统

UV固化

下料

机器参数

一、产品描述（Product Description）

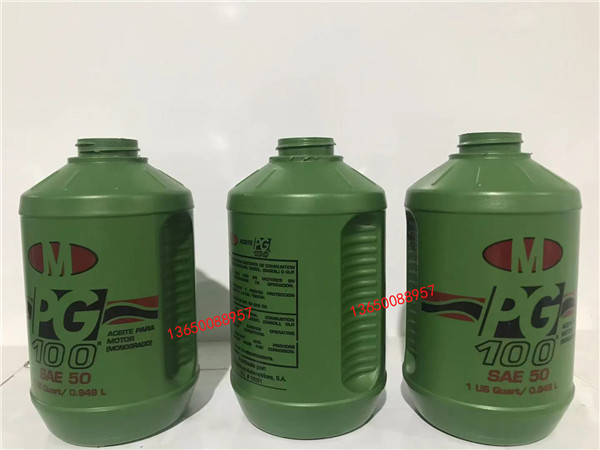

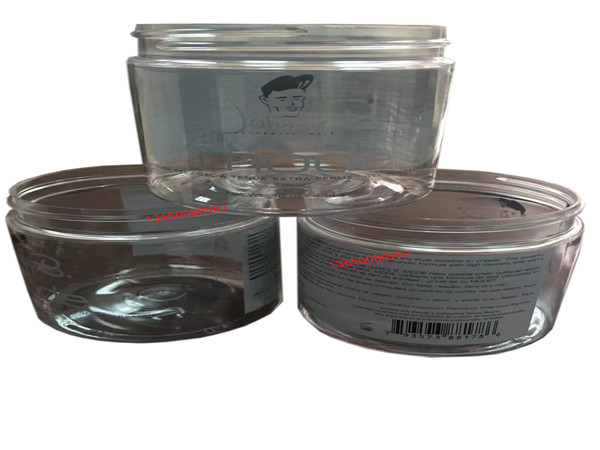

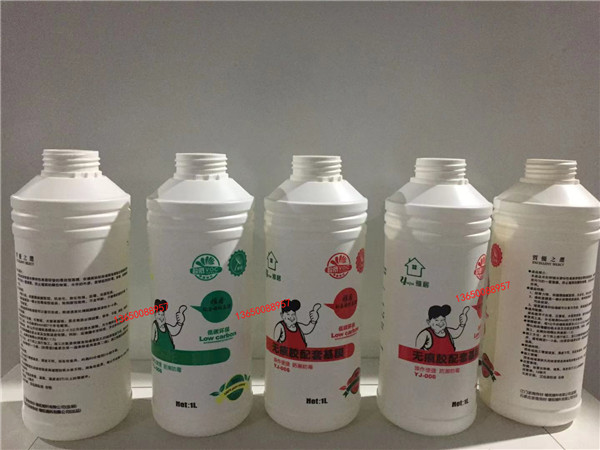

本机器能满足圆柱形、椭圆柱形和其他异形容器的圆弧面印刷需求，对塑胶、玻璃、金属等材质的容器均有兼容性。本机通过可编程控制器（PLC）与高性能的触摸屏（Touch Screen）实现对整机工作的智能性操控。以先进的进口马达、变速装置及机械传动组成全新高速的传动系统，实现无极变速、同步传送、自动对位、无瓶不印等控制功能。

This machine can meet the arc printing needs of cylindrical, elliptical cylinder and other heterogeneous containers, and has compatibility with plastic, glass, metal and other containers.It realizes the intelligent control of the whole machine work through the programmable controller (PLC) and the high-performance touch screen (Touch Screen).With advanced import motor, speed variable device and mechanical transmission to form a new high-speed transmission system, to realize the lack of polar variable speed, synchronous transmission, automatic positioning, no bottle without printing and other control functions.

二、主要功能（ Main functions）

1、自动理料机上料模式

2、上料自动调头功能

3、火焰表面处理系统

4、无级变速控制系统（变频器控制）

5、自动预先对位系统

6、无瓶不印刷系统（采用高性光电传感器，透明瓶和黑色瓶都能可靠识别）

7、紫外线固化系统

1, automatic feeding machine loading mode

2, feed has an automatic U-turn function

3, Flame Surface Treatment System

4, CVT variable speed control system (frequency converter control)

5, automatically pre-position system

6, no printing system (high-quality photoelectric sensor for transparent and black bottles)
7, UV-curing system

三、主要配置（Main configuration）

1、机器主减速电机:MOTOVARIO（意大利）

2、可编程控制器(PLC)：OMRON（日本欧姆龙）

3、触摸屏：OMRON（日本欧姆龙）/台湾威纶

4、光电开关：YAMATA（日本雅玛特）/SICK(德国)

5、按钮开关：IDEC(日本和泉)

6、接触器： SCHNEIDER（施奈德）

7、继电器：OMRON（日本欧姆龙）

8、变频器：OMRON（日本欧姆龙）

9、紫外线固化系统：HONOVIA（美国汉诺威）

10、气动元件：SMC（日本）

1, machine main deceleration motor: MOTOVARIO(Italy)

2, Programmable Controller (PLC): OMRON (Omron, Japan)

3, touchscreen: OMRON(Japan Omron) / Taiwan Verlon

4, Photoelectric Switch: YAMATA(Yamat, Japan) / SICK(Germany)

5, button switch: IDEC(Japan and Spring)

6, contactor: SCHNEIDER(Schneider)

7, Relay: OMRON(Japan Omron)

8, frequency converter: OMRON(Japan)

9, UV Curing System: HONOVIA(Hannover, USA)

10, pneumatic element: SMC(Japan)

四、技术参数（Technical parameters）

1、圆形印刷直径：ф15mm~ф90mm

2、圆形印刷高度：20mm~300mm

3、扁形印刷直径：R20mm~R180mm

4、扁形印刷高度：20mm~270mm

5、最快印刷速度：印刷圆形产品时，印刷最快速度50-60Pcs/分钟左右，印刷扁瓶时，最快印刷速50-60Pcs/分钟

6、电力要求：AC220V 1Phase/AC380V 3Phase 50Hz /60Hz

7、额定功率：主机7.5KW，副机6KW

8、气压要求：5～8bar

9、机器尺寸：约L5400*W2000*H1700（具体以实物为准）

10、机械重量：约2500kg

1, circular print diameter: ф15mm~ф90mm

2, circular printing height: 20mm~300mm

3, flat print diameter: R20mm~R180mm

4, flat printing height: 20mm~270mm

5, fastest printing speed: when printing circular products, the fastest printing speed is about 50-60Pcs/ minutes, when printing flat bottles, the fastest printing speed is 50-60Pcs/ minutes

6, power requirements: AC220V 1Phase/AC380V 3Phase 50Hz /60Hz

7, Rated power: host 7.5KW, auxiliary 6KW

8, Air pressure requirement: 5~8bar

9, machine size: about L5400*W2000*H1700(is specific in physical condition)

10, mechanical weight: about 2,500 kg
