案例名称：HA-300P-4S遥控器丝印机
更新时间：2018.10.08
出品单位：东莞市浩安印刷机械有限公司

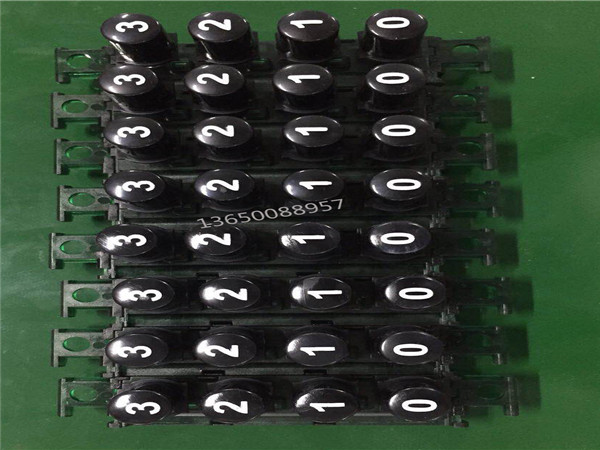

更多产品图片：

详细介绍：

HA-300P-4S转盘平面丝印机

产品介绍

一、整体外观图

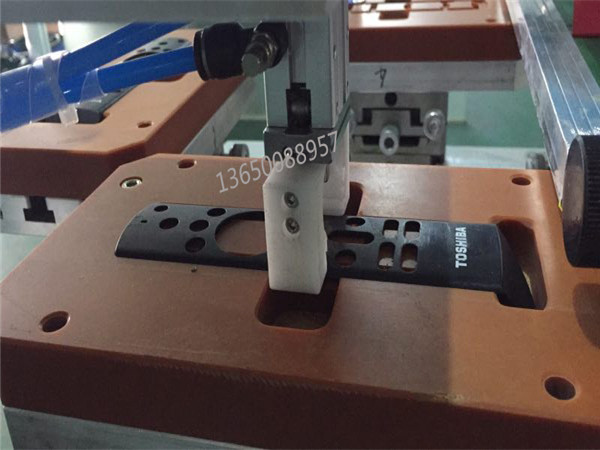

该丝印机采用先进的PLC控制，人机界面数字化操作。转盘采凸轮分割器精密驱动，重复精度高，定位精准，速度快。自动下料机械手臂采用无杆气缸配合精密线性导轨驱动，速度快，稳定性好。此机提供多种功能设定，达到作业数据化、标准化、人性化之完善要求。创新的结构设计，配合顶级伺服传动及导向系统，运行快速，稳定滑顺，定位精准，节省能源，自动下料，节省人工，保证印刷质量。

二、主要参数

NO	项目	参数
1	最大印刷面积	180mmx260mm
2	最大网板尺寸	300mmx450mm
3	套印精度	±0.03mm
4	工件高度	0~60mm
5	工作台面面积	200mmx260mm
6	转盘直径	Ø600mm
7	转盘驱动	台湾东元
8	凸轮分割器	台湾谭子
9	网版升降驱动	气缸
10	印刷座架驱动	气缸
11	机械手左右驱动	气缸
12	导向导轨	HIWIN
13	夹料机械手上下驱动	SMC
14	夹料机械手升降滑动	SMC
15	刮刀气缸	SMC
16	墨刀气缸	SMC
17	换气气缸	SMC
18	工作气压Mpa	0.4~0.6Mpa
19	定位方式	自动下料(配量身定制的管位)
20	机台结构	组合而成
21	产能	约2200PCS/小时
22	机器重量	350Kg
23	电源	220V 50/60Hz

三、结构说明

1、丝印机

2、主要性能

1) 垂直升降设计，采用精密导轨导向

快速稳静升降，保养简便，耐长时

操作，稳定精度高。

2) 创新结构，强固质轻，节省能源。

3) 左右印刷采用无杆气缸，精密导轨

导向，运行快速，稳定滑顺，定位精准

4) 换版/装框/定位简易快速，按键式操作

大幅减少装夹时间、提升产能。

5) 提供多种功能设定，达到

作业数据化、标准化、人性化之完善

要求。

6) 设有急停开关、安全复归及自动侦错警示，安全防护周全。

3、结构配置

结构部分	项目	配件名称	配置说明
基本结构	骨架	Q235A+优质方通	机架及零件
	封板	优质冷扎板	四周封板
	其它零部件	铸铝及合金铝
网版升降	上下驱动	气缸	台资
网版升降	导向	导轨	HIWIN
左右系统	左右驱动	无杆气缸	台资
左右系统	导向	导轨	HIWIN
刮刀系统	刮刀驱动	气缸	SMC
刮刀系统	导向	交叉滚子导轨	台资
机械手系统	驱动	无杆气缸	台资
机械手系统	导向	导轨	HIWIN
控制系统	控制电路	PLC	三菱
控制系统	气动控制	SMC	SMC电磁阀
